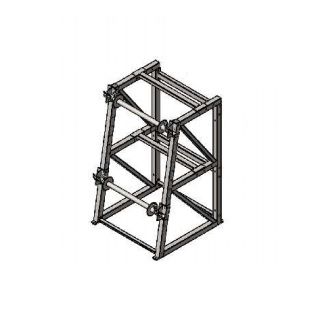

Стеллаж для кабельных барабанов СББ 2,3-2

Применение и основные особенности:

Стеллаж кабельный СББ 2,3-2 представляет собой компактную сборную конструкцию для хранения и размотки барабанов с кабелем, канатом или тросом.

Высота кабельного стеллажа 2,3 метра, общая нагрузка на 1 пролет - до 2000 кг.

Кабельные барабаны устанавливаются на данный стеллаж в два яруса, при этом масса одного барабана не должна превышать 1000 кг, а диаметр щеки барабана - 1400 мм.

Расположение барабанов на кабельном стеллаже может изменяться путем перестановки держателей осей в зависимости от размеров устанавливаемых барабанов.

Конструкция кабельного стеллажа предполагает его установку как вдоль стен, так и по центру помещения.

Дополнительный пролет для стеллажа СББ 2,3-2 представляет собой такую же конструкцию, но без боковой стенки.

Монтаж дополнительных секций к основному стеллажу выполняется за счет стяжных болтовых креплений, которые идут в комплекте с дополнительными секциями.

Кабельные стеллажи поставляются в разобранном виде, монтаж и демонтаж очень просты, интуитивно понятны и занимают совсем немного времени. Инструкция по сборке прилагается.

Технические характеристики:

Диаметр кабельного барабана, мм 800.....1400

Максимальная ширина барабана, мм 840

Максимальная масса барабана, кг 1000

Количество ярусов, 2

Количество устанавливаемых барабанов, 2

Диаметр оси, мм 48

Шаг перестановки ложементов, мм 150

Грузоподъемность одного пролета, кг 2000

Габаритные размеры, ДхШхВ, мм 1300х920х2300

Масса основного пролета, кг 155

Масса дополнительного пролета, кг 105
